看不懂電氣圖紙符號很尷尬，完整的電氣工程圖形符號，拿走不謝！

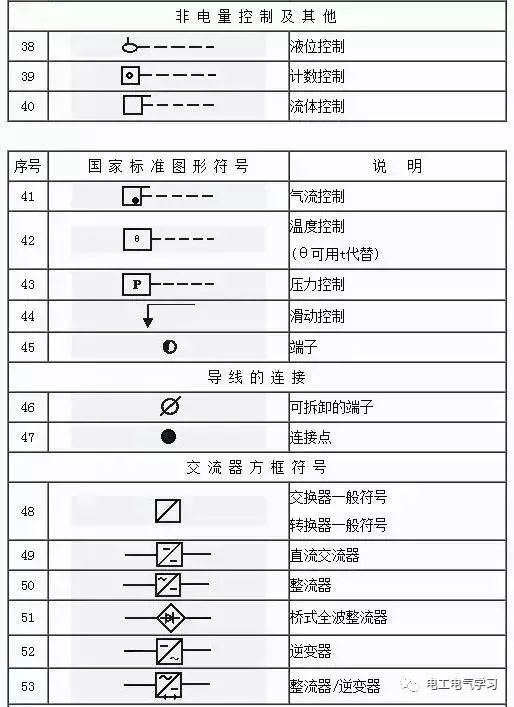

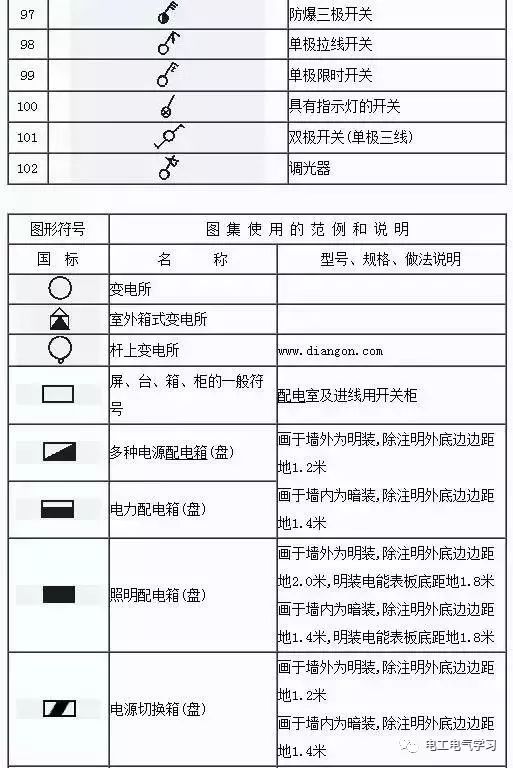

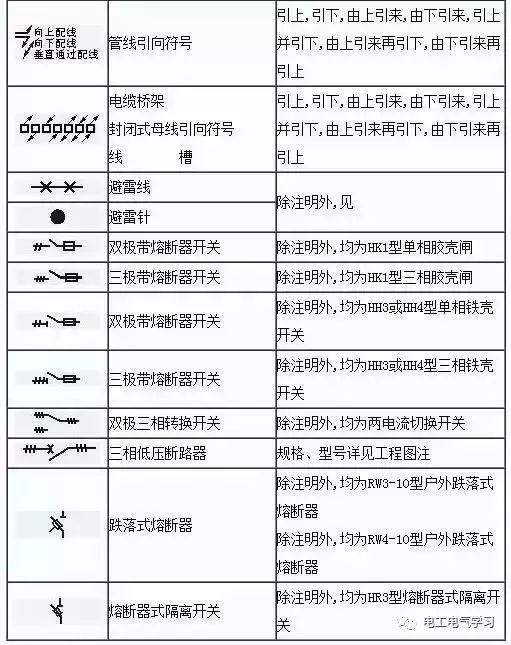

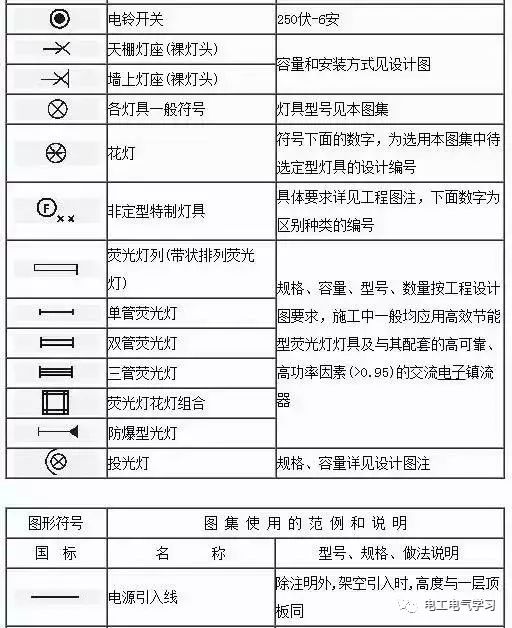

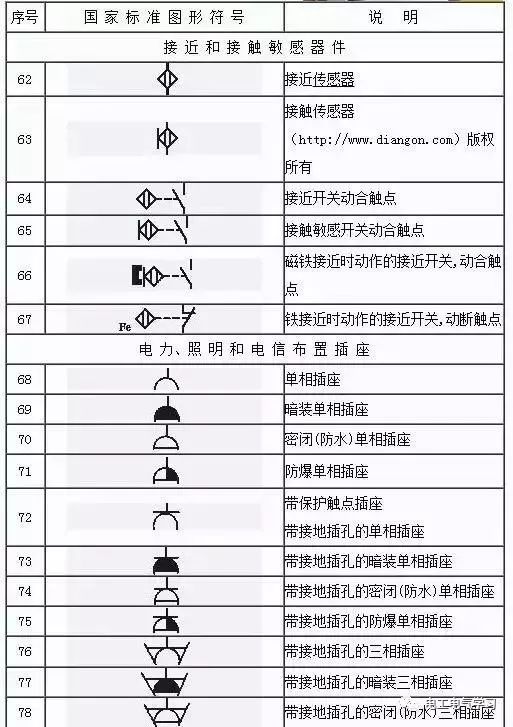

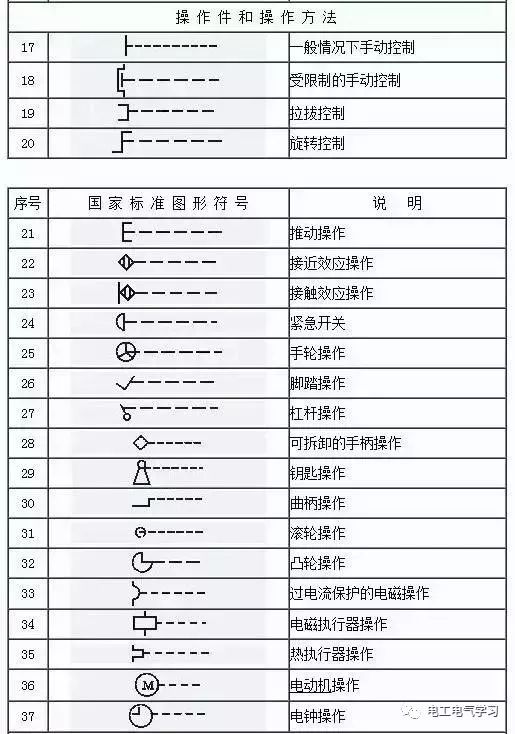

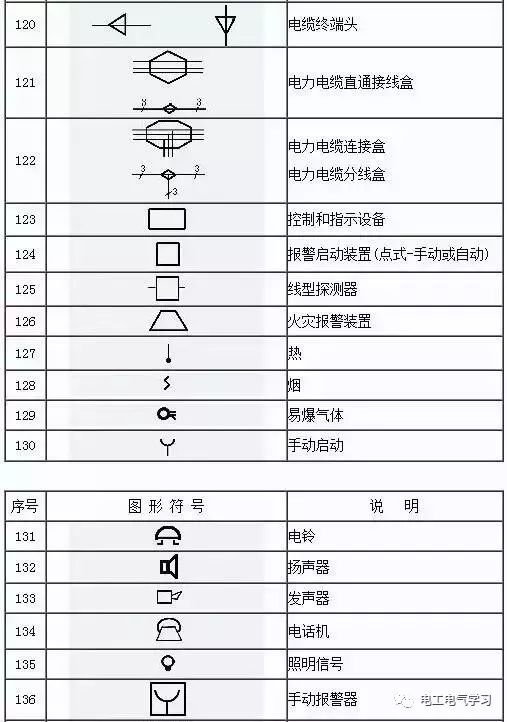

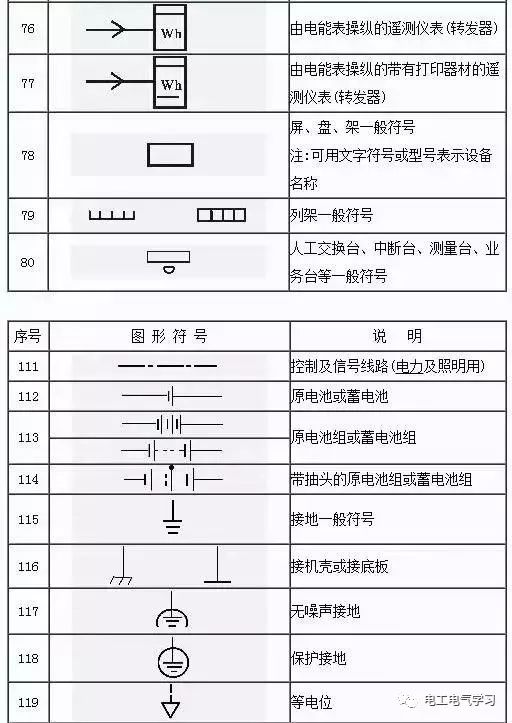

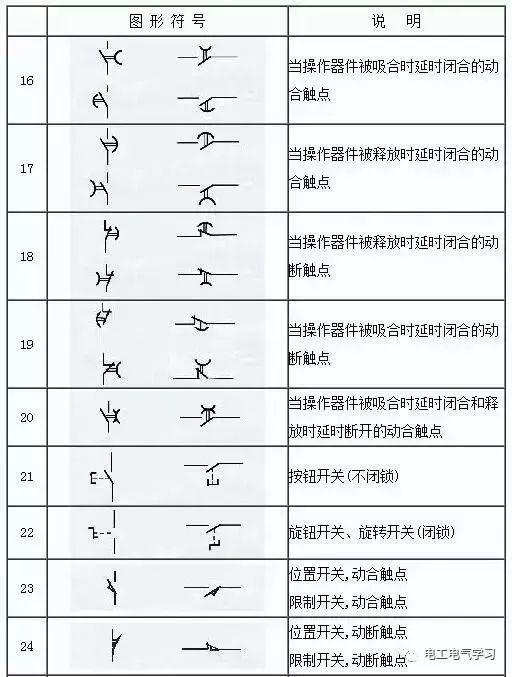

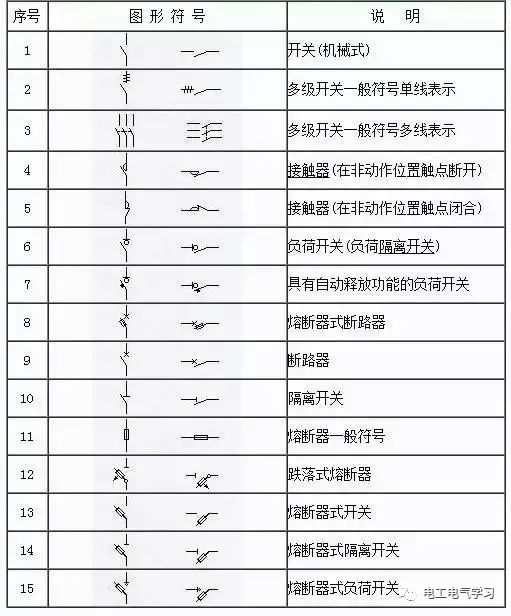

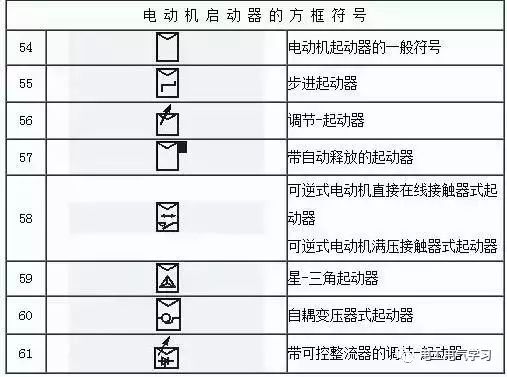

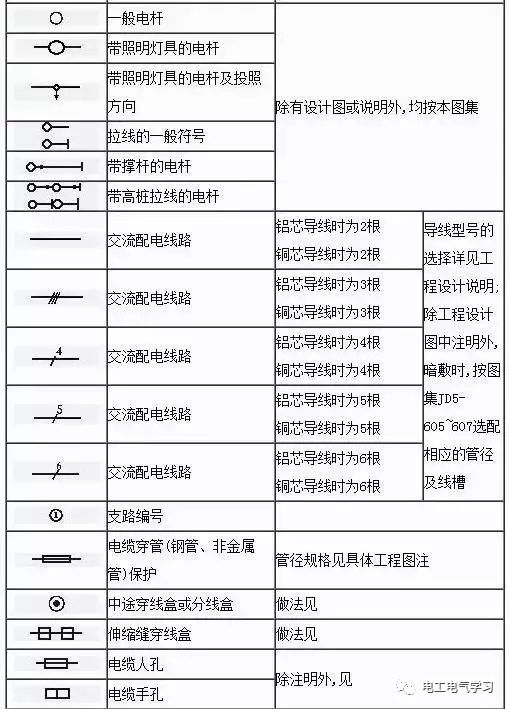

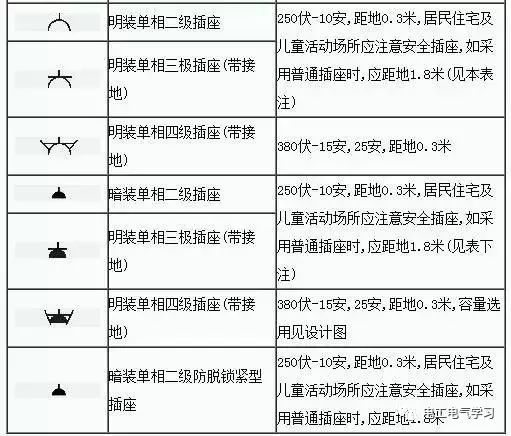

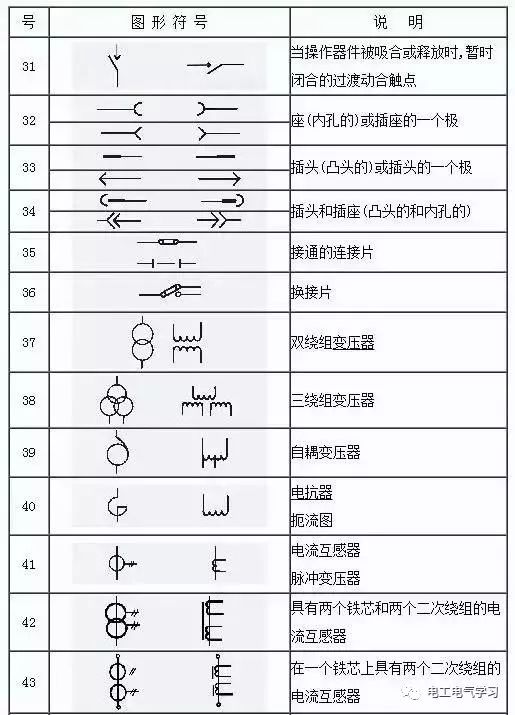

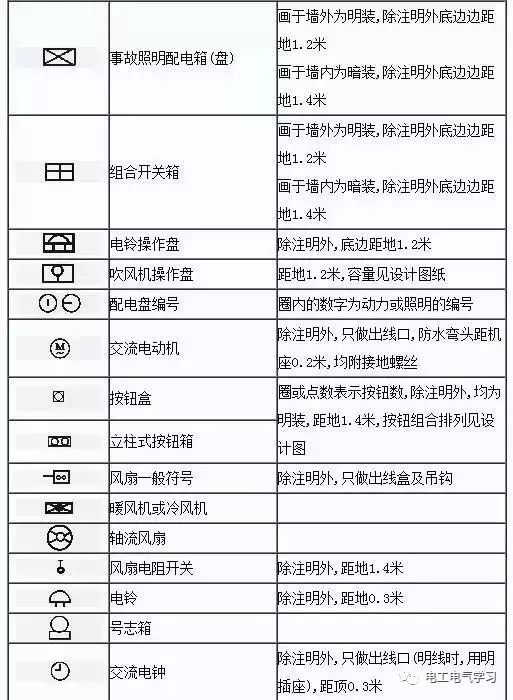

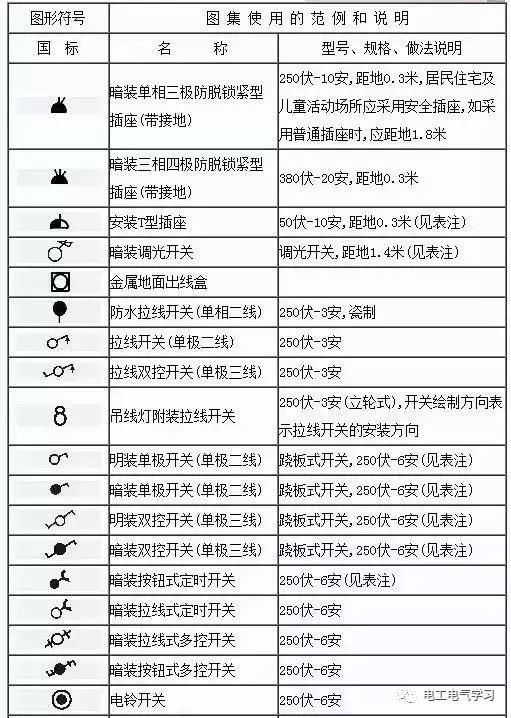

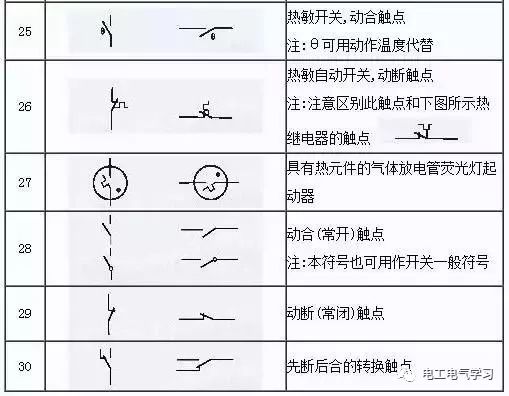

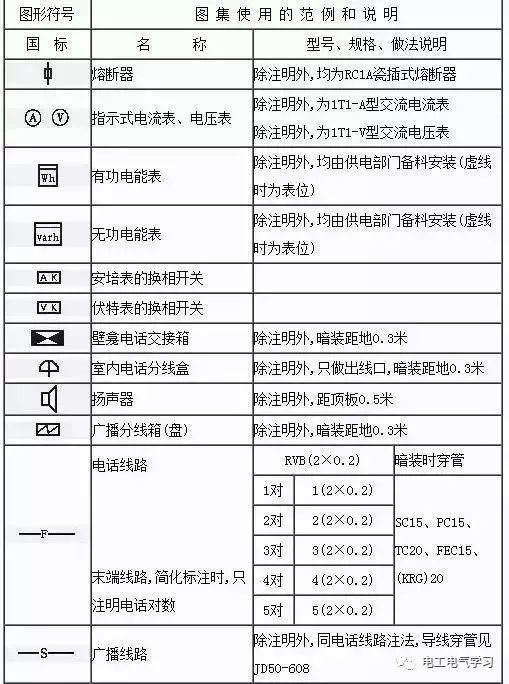

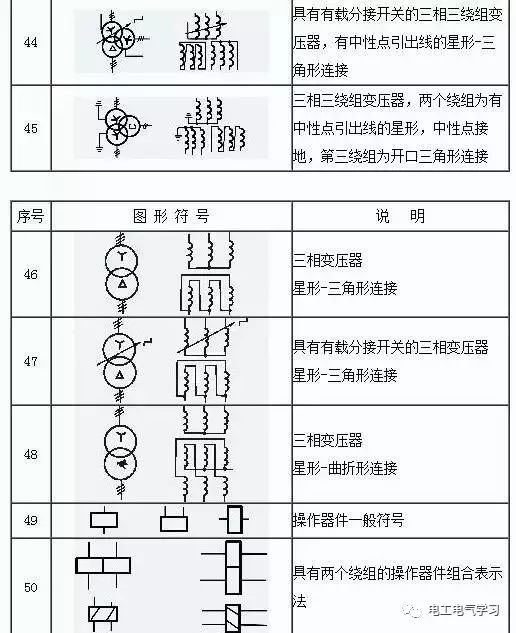

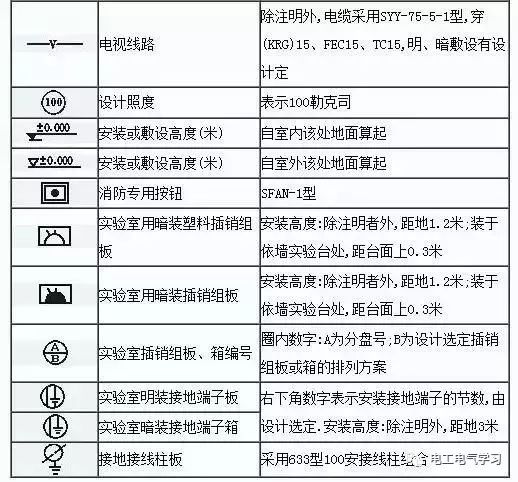

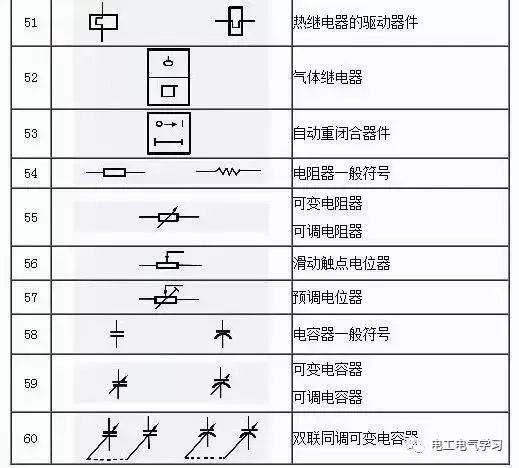

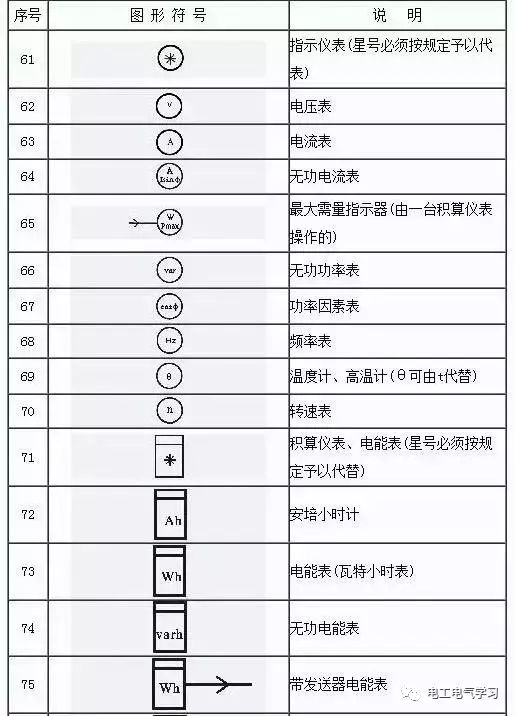

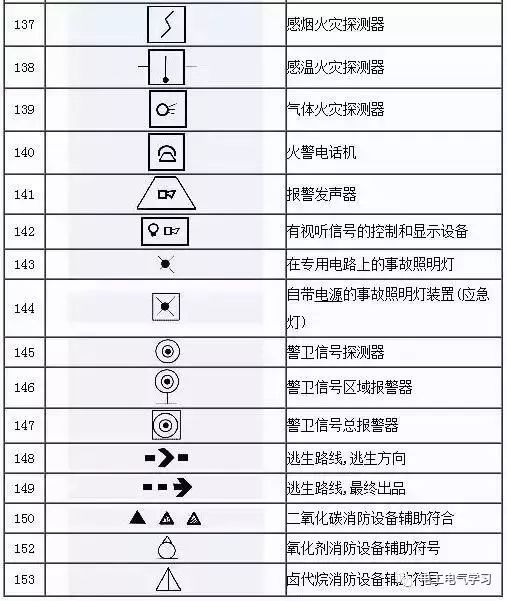

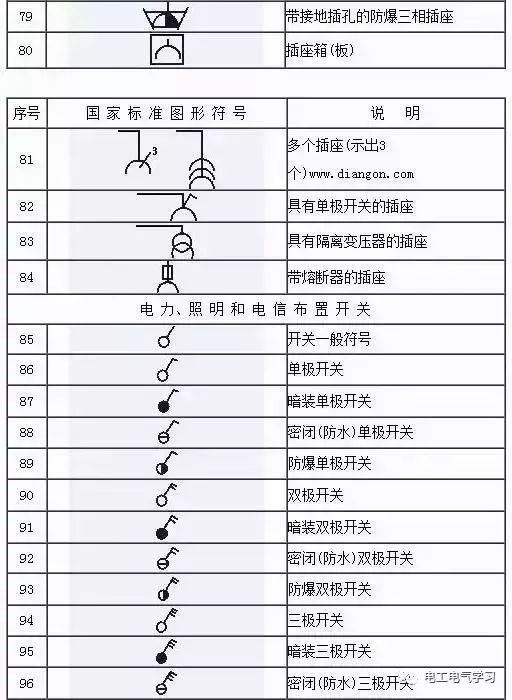

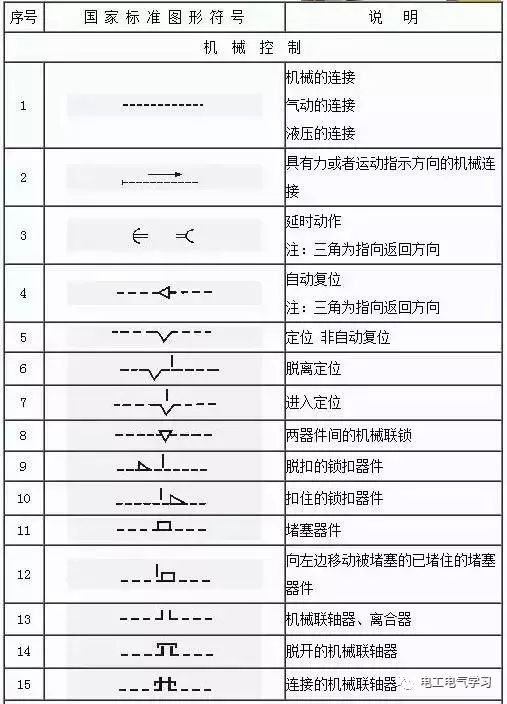

在看電氣圖紙過程中，我們經常會遇到不熟悉或者看不懂的圖形符號，下面小編就給大家總結了一些常用的符號它所表示的含義，希望能對大家有所幫助。熟能生巧，收藏本文，經?？纯矗R(shí)圖再不費力！
