全部回答

•

  筑業小筑老師鉑金專家

  2025-12-26 19:12:55

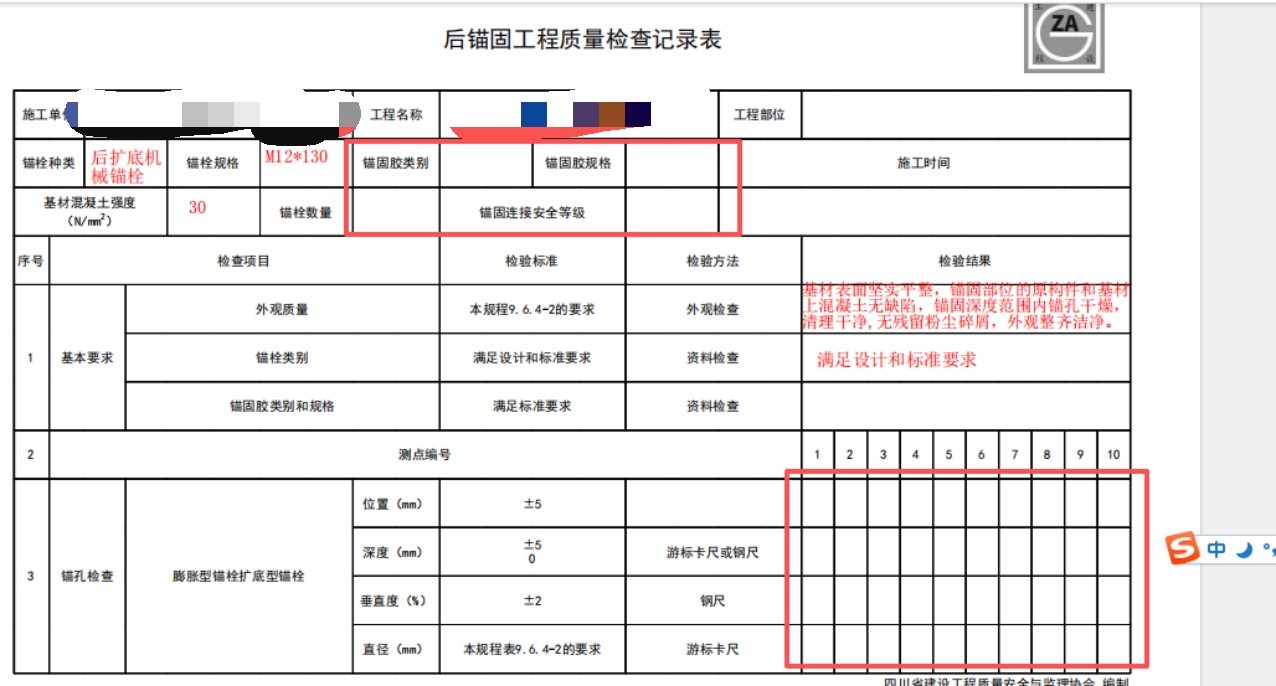

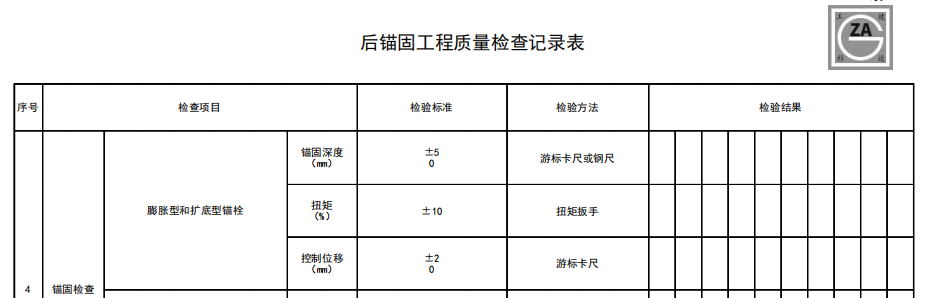

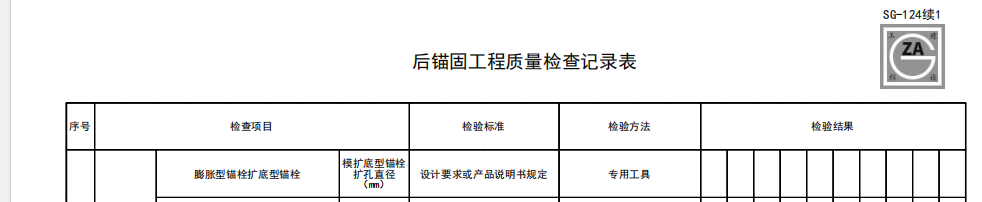

  在《后錨固工程檢查記錄表》中填寫后擴底機械錨栓的檢驗結果時，需根據實際檢測數據和規范要求逐項填寫。以下是具體填寫方法和注意事項：
  ---
  ### **1. 基本信息**
  - **工程名稱/部位**：填寫對應的工程項目名稱及具體施工部位（如幕墻龍骨錨固點、某層某軸線等）。
  - **檢驗批編號**：按檢驗批劃分規則編號（如每1000個錨栓為一個檢驗批）。
  - **日期/天氣**：記錄檢測當天的日期和環境條件（溫度、濕度等可能影響檢測結果的因素）。
  ---
  ### **2. 檢驗項目及數據填寫**
  #### **(1) 錨栓型號規格**
  - 填寫設計要求的錨栓型號（如M12×100）及材質（如碳鋼、不銹鋼）。
  #### **(2) 錨孔直徑/深度**
  - **實測值**：用卡尺或?qū)Ｓ霉ぞ邷y量實際鉆孔的直徑和深度，記錄平均值（單位：mm）。
  - **允許偏差**：參照規范（如JGJ 145-2013），例如鉆孔深度允許偏差±5mm。
  #### **(3) 錨栓安裝深度**
  - **設計要求值**：按設計圖紙?zhí)顚懀ㄈ?0mm）。
  - **實測值**：用深度尺測量安裝后的錨栓外露長度，推算實際埋深是否符合要求。
  #### **(4) 拉拔力檢測**
  - **設計抗拉承載力**：填寫設計要求的單根錨栓抗拉承載力（如30kN）。
  - **實測值**：記錄現場拉拔試驗的實測數據（如31.5kN、29.8kN等）。
  - **判定結果**：實測值 ≥設計值 × 安全系數（通常為1.1~1.3），若滿足則填“合格”，否則填“不合格”。
  #### **(5) 錨栓間距/邊距**
  - **設計要求值**：按圖紙?zhí)顚懀ㄈ玳g距≥150mm，邊距≥100mm）。
  - **實測值**：用卷尺測量相鄰錨栓間距及錨栓到邊緣的距離，記錄最小值。
  - **判定結果**：實測值 ≥ 設計要求值則填“合格”。
  #### **(6) 外觀質量**
  - 檢查錨栓是否垂直、擴底部位是否完全展開、有無銹蝕或損傷等，填寫“無異?！被蚓唧w問題描述。
  ---
  ### **3. 判定標準**
  - 各項檢測結果需符合《混凝土結構后錨固技術規程》（JGJ 145-2013）或設計文件要求。
  - 若某錨栓檢測不合格，需在備注欄注明處理措施（如補打錨栓、擴大檢測數量等）。
  ---
  ### **4. 示例填寫**
  | 檢驗項目 | 設計要求值 | 實測值 | 判定結果 |
  |------------------|------------|--------------|----------|
  | 錨孔直徑 |14 | 14.2、14.1 | 合格 |
  | 錨栓拉拔力（kN） | 30.0 | 31.5、32.0 | 合格 |
  | 錨栓間距 | ≥150 | 155、160 | 合格 |
  ---
  ### **5. 注意事項**
  - 數據來源：拉拔力需通過專業儀器（如數顯式拉拔儀）檢測，嚴禁編造數據。
  - 抽樣比例：按規范要求抽樣（如每檢驗批抽檢3根，重要部位抽檢5%且不少于5根）。
  - 簽字確認：檢測人、技術負責人、監理工程師需簽字并加蓋公章。
  如果需要更具體的模板或規范條文，可進一步提供設計文件或工程要求！
