變配電室子分部里面接地裝置安裝分項和接地干線敷設如何區分？

公變配電室地面要求用鍍鋅扁鐵焊一圈田子網的接地環網，后面在墻上焊一圈鍍鋅扁鐵，這個接地環網和墻上焊的那一圈鍍鋅扁鐵，他們兩的分項工程都是接地裝置安裝或接地干線敷設，還是前者是接地裝置安裝，后者是接地干線敷設呢？
我要回答

邀請別人回答

收藏

全部回答

  • 學習使人進步黃金專家

    2023-07-20 09:53:34

    這里需要明確幾個概念，①接地裝置；②接地體（接地極）；③接地干線；④接地支線。

    ①接地裝置：接地裝置是指埋設在地下的接地電極與由該接地電極到設備之間的連接導線的總稱。

    ②接地體：又稱接地極，是與土壤直接接觸的金屬導體或?qū)w群，分為人工接地體與自然接地體。接地體作為與大地土壤密切接觸并提供與大地之間電氣連接的導體，安全散流雷能量使其泄入大地。金屬接地極采用鍍鋅角鋼、鍍鋅鋼管、銅棒或銅排等金屬材料，按照一定的技術要求，通過現場加工制作而成。

    ③接地干線：一般指一端連接接地體（或接地體的連接線），另一端連接各接地支線（接地排）的連接線。

    ④接地支線：用于接地干線與電氣設備接地點之間的連接。每一電氣設備的接地點必須用一根接地支線與接地干線單獨連接，不允許用一根接地支線將幾臺設備的接地點串聯起來，也不允許將幾根接地支線并聯在接地干線的一個連接點上。

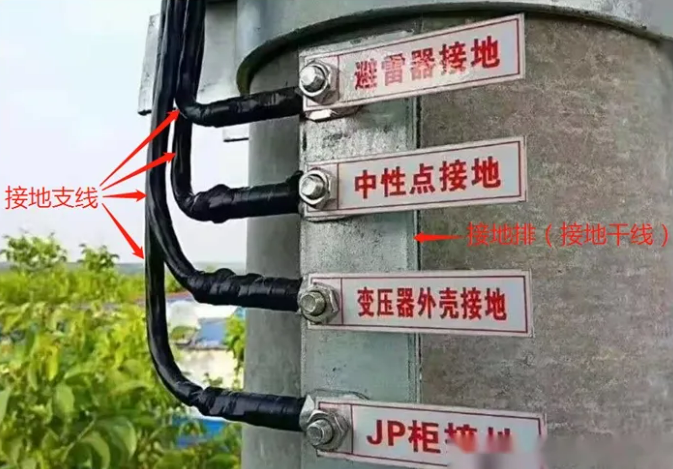

    其安裝方式如下圖：


    支線和干線沒有統一的定義標準，一般來說由控制中心到端子箱的線路稱為主干線，端子箱引至設備處的線路稱為支線。我是這樣來理解接地干線通常指接地網，接地網與設備間的接地線稱接地支線，接地母線類似與接地干線，一般接地母線叫法用在開關柜設備內。

    如您的問題描述，建議將墻上一圈定義為接地干線，地下田子網定義為接地裝置。

    望采納！
